СЦП 3 стойка цилиндрическая полая

СЦП 3

Характеристики СЦП 3

Длина: 15 250 мм.

Ширина: 560 мм.

Высота: 560 мм.

Вес: 3.39 т.

Объем: 1.360 м³

Цена: Договорная

ГОСТ: Серия: 3.407.1-157

<h3>Свое производство</h3><p>Продукцию без переплат</p>

Свое производство

Продукцию без переплат

<h3>Быстрый запуск</h3><p>Выпуск продукции под заказ</p>

Быстрый запуск

Выпуск продукции под заказ

<h3>Оплата по факту отгрузки</h3><p>вы платите по факту отгрузки</p>

Оплата по факту отгрузки

вы платите по факту отгрузки

<h3>Качественная продукция</h3><p>все изделия согласно ГОСТ-у</p>

Качественная продукция

все изделия согласно ГОСТ-у

Заполнить контактую информацию и получить расчет.

Размеры и цены

Наименование Объем Вес Длина Ширина Высота
СЦП 1 1.94 м³ 4.850 т. 22 200 мм. 560 мм. 559 мм.
СЦП 120-200 1.05 м³ 2.600 т. 12 000 мм. 450 мм. 560 мм.
СЦП 140-280 1.22 м³ 3.050 т. 14 000 мм. 450 мм. 560 мм.
СЦП 170-290 1.48 м³ 3.700 т. 17 000 мм. 450 мм. 560 мм.
СЦП 195-310 1.70 м³ 4.250 т. 19 450 мм. 450 мм. 560 мм.
СЦП 1А 1.94 м³ 4.850 т. 22 000 мм. 560 мм. 450 мм.
СЦП 2 1.70 м³ 4.250 т. 19 450 мм. 560 мм. 560 мм.
СЦП 220-350 1.94 м³ 4.850 т. 22 000 мм. 450 мм. 560 мм.

Стойка СЦП 3 – железобетонная конструкция, используемая под опоры ЛЭП, напряжение на которых составляет от 35 до 750 кВ. Допустимо использование под молниеотводы и прожекторные мачты.

Высота стоек зависит от особенностей линии электропередач, и составляет от 12 до 26 м. ЖБИ могут использоваться не только в обычных, но и в экстремальных внешних условиях: они сохраняют прочностные характеристики в разных климатических зонах и в условиях агрессивной среды. Температура, при которой стойки сохраняют свои прочностные характеристики, может достигать минус 55 градусов в зимний период. Конструкции сейсмоустойчивые, и выдерживают колебания почвы вплоть до 9 баллов.

Вы можете заказать и купить стойку СЦП 3 цилиндрическую полую на заводе ЖБИ "ПСК Перспектива" по цене производителя. Доставка опоры СЦП 3  производится по Москве, МО и России.

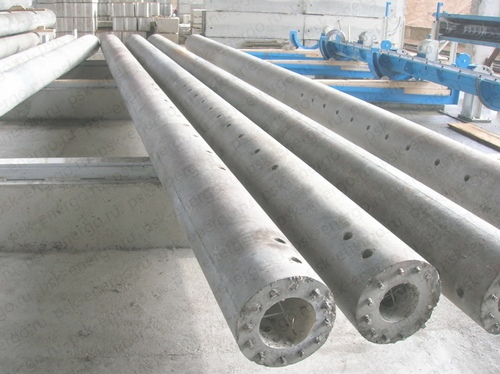

Конструкция стойки СЦП

Стойка СЦП 3 имеет кольцевое поперечное сечение (полая внутри), но при этом сохраняет высокую несущую способность и выдерживает нагрузку от проводов, даже в случае их обледенения или обрыва. Стойки СЦП 3 закрепляются в фундаменте цилиндрической формы. Сверху на них устанавливаются траверсы, имеющие трапециевидную форму.С целью крепления траверс и для заземления в конструкцию стойки включены металлические закладные.

Материал для изготовления стоек СЦП 3 — бетон тяжёлых марок с прочным внутренним армирующим каркасом. Для увеличения срока службы СЦП все металлические элементы обрабатываются антикоррозионными составами. Бетон имеет высокую прочность на сжатие, высокую морозостойкость и устойчивость к влаге.

Для удобства транспортировки и установки стойки снабжаются строповочными петлями.



Маркировка

Как любое изделие массового спроса, железобетонные стойки СЦП 3 маркируются в обязательном порядке.

В маркировке указываться категория изделия:

      - СЦП 3 — стойки цилиндрические полые;
    - число после категории указывает на длину стойки в дм;
    - следующее число через дефис – несущая способность конструкции, выраженная в кН*м;
    - далее при необходимости указываются конструктивные особенности, например, тип армирования и число закладных.

Стойки опор СЦП 3 изготавливаются в соответствии с гостом и нормируются по прочности и трещиностойкости.



Особенности применения

Преимуществом использования конструкций является:

    - высокая надёжность;
    - срок службы, превышающий 50 лет;
    - устойчивость к любым видам коррозии (электрохимической, биогенной);
    - способность легко справляться с перепадами температур без деформаций и образования микротрещин; высокие эксплуатационные характеристики.

Относительным недостатком конструкции можно считать большой вес изделий, что затрудняет транспортировку к месту монтажа. С другой стороны, большой вес обеспечивает устойчивость к опрокидывающим нагрузкам.

Не нашли нужную продукцию?
Отправьте запрос и наши менеджеры оперативно свяжутся с вами и предоставят нужную информацию.

Железобетонные центрифугированные стойки СЦП-3 используются в качестве несущих конструкций в составе ж/б опор высоковольтных линий с различным напряжением.
