Ф 11 блок фундамента

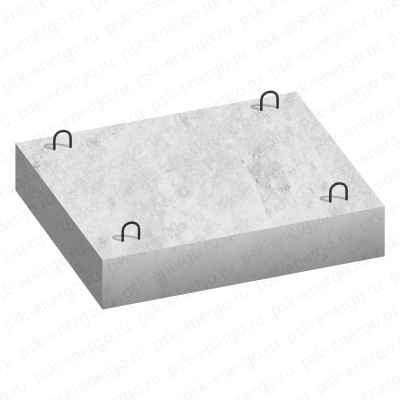

Блоки фундаментов Ф 11 - массивные железобетонные изделия, использующиеся при строительстве водопропускных систем на железных и автомобильных дорогах. Представляют собой прямоугольный блок со срезанными верхними гранями. Устанавливается фундамент Ф 11 под круглые трубы на плоском основании как при постоянном водоотводном канале, так и периодическом.

Данные блоки Ф 11 монтируются по одному на один-два звена труб того же шифра (Шифр 2175рч). Изделия устойчивы к агрессивным средам, функционируют в умеренном и суровом климате, выдерживают землетрясения до 9 баллов. Они придают трубам устойчивость, предотвращают их смещение, излом и разрыв. Водоотводные системы, в состав которых входят блоки фундаментов Ф 11, создаются в дорожных насыпях различной высоты, сооружаемых на равнинной территории.

Маркировка.

В обозначении Ф 11 первая буква указывает на тип изделия (блок фундамента), на второй позиции в зашифрованном виде проставлен типоразмер. Написание шифра может отличаться расстановкой точек и тире, но все такие варианты равнозначны. На каждом блоке проставляется дата выпуска и наименование организации-производителя.

Материалы.

Долгое время выпуск данного типа изделий регламентировался Серией 3.501.1-144. Сейчас основным документом служит Шифр 2175рч. Материал изготовления блоков Ф 11 должен быть устойчив к типичным для дорожной насыпи нагрузкам, обеспечивать жёсткость конструкции.

Поэтому блоки изготавливаются из тяжёлого бетона. Его прочность на сжатие В20. Такой материал выдерживает вес звеньев из труб и грунта, не покрываясь трещинами и не деформируясь. Его морозоустойчивость определяется условиями эксплуатации. Она находится в пределах F200-F300. Водоустойчивость должна быть не менее W6.

Блок Ф 11 армируется стальными прутками. Слой бетона над ними должен быть не менее 2 см. Все металлические элементы подвергаются антикоррозийной обработке. В бетонную смесь могут вноситься модифицирующие компоненты в зависимости от условий эксплуатации.

После того, как процесс изготовления окончен, изделия поступают в отдел технического контроля. Там происходит оценка блоков по нормативным показателям, отсутствие отклонений от заданных размеров. На изделиях не должно быть повреждений, сколов, трещин и других дефектов.

Транспортировка и хранение.

При перевозке все блоки Ф 11 должны быть хорошо зафиксированы. Хранят их в штабелях, перекладывая подкладками из дерева, на крытых площадках.
