завод ЖБИ "Перспектива"

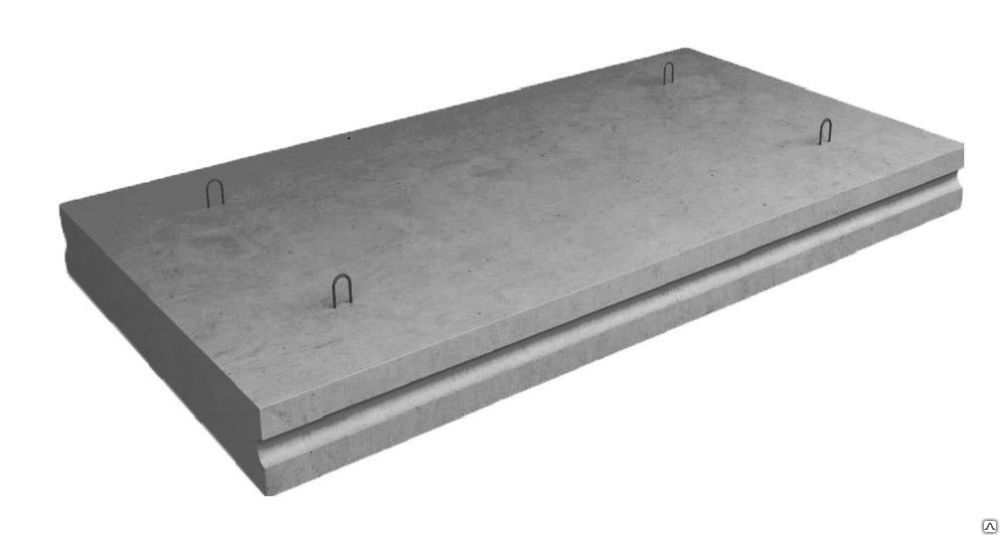

ПСТ 1 плита тоннеля

ПСТ 1

Характеристики ПСТ 1

Длина: 2 980 мм.

Ширина: 200 мм.

Высота: 2 450 мм.

Вес: 2.9 т.

Объем: 1.160 м³

Цена: Договорная

ГОСТ: Серия: ИС-01-05

<h3>Свое производство</h3><p>Продукцию без переплат</p>

Свое производство

Продукцию без переплат

<h3>Быстрый запуск</h3><p>Выпуск продукции под заказ</p>

Быстрый запуск

Выпуск продукции под заказ

<h3>Оплата по факту отгрузки</h3><p>вы платите по факту отгрузки</p>

Оплата по факту отгрузки

вы платите по факту отгрузки

<h3>Качественная продукция</h3><p>все изделия согласно ГОСТ-у</p>

Качественная продукция

все изделия согласно ГОСТ-у

Заполнить контактую информацию и получить расчет.

Размеры и цены

Наименование Объем Вес Длина Ширина Высота
ПСТ 1-1 1.16 м³ 2.900 т. 2 980 мм. 200 мм. 2 450 мм.
ПСТ 2 1.30 м³ 3.200 т. 2 980 мм. 200 мм. 2 750 мм.
ПСТ 2-1 1.30 м³ 3.200 т. 2 980 мм. 200 мм. 2 750 мм.
ПСТ 3 1.80 м³ 4.500 т. 2 980 мм. 200 мм. 3 350 мм.
ПСТ 3-1 1.80 м³ 4.500 т. 2 980 мм. 200 мм. 3 350 мм.
ПСТ 4 0.82 м³ 2.000 т. 2 980 мм. 130 мм. 2 120 мм.
ПСТ 4-1 0.82 м³ 2.000 т. 2 980 мм. 130 мм. 2 120 мм.
ПСТ 4-2 0.82 м³ 2.000 т. 2 980 мм. 130 мм. 2 120 мм.
ПСТ 4д 0.16 м³ 0.400 т. 580 мм. 130 мм. 2 120 мм.
ПСТ 4д-1 0.16 м³ 0.400 т. 580 мм. 130 мм. 2 120 мм.
ПСТ 4д-2 0.16 м³ 0.400 т. 580 мм. 130 мм. 2 120 мм.
ПСТ 5 1.08 м³ 2.700 т. 2 980 мм. 150 мм. 2 420 мм.
ПСТ 5-1 1.08 м³ 2.700 т. 2 980 мм. 150 мм. 2 420 мм.
ПСТ 5-2 1.08 м³ 2.700 т. 2 980 мм. 150 мм. 2 420 мм.
ПСТ 5д 0.21 м³ 0.500 т. 580 мм. 150 мм. 2 420 мм.
ПСТ 5д-1 0.21 м³ 0.500 т. 580 мм. 150 мм. 2 420 мм.
ПСТ 5д-2 0.21 м³ 0.500 т. 580 мм. 150 мм. 2 420 мм.
ПСТ 6-1 1.78 м³ 4.500 т. 2 980 мм. 250 мм. 2 500 мм.
ПСТ 6-2 1.78 м³ 4.500 т. 2 980 мм. 250 мм. 2 500 мм.
ПСТ 7-1 2.00 м³ 5.000 т. 2 980 мм. 250 мм. 2 800 мм.

 Плиты ПСТ 1 являются основными элементами сборных тоннелей – подземных и полуподземных инженерных сооружений, предназначенных для защиты средств коммуникации от механических повреждений и от нагрузки со стороны грунта или наземного транспорта. Проходные тоннели высотой до двух метров являются железобетонными, что позволяет им более надежно обеспечивать сохранность таких средств коммуникации как:

- водопроводы;
- канализационные трубы;
- технологические трубопроводы;
- теплотрассы;
- электрокабели и шины;
- теплопроводы;
- транспортеры и т.п.

Плиты тоннеля ПСТ 1 – это прямоугольные плоскости сплошного сечения, выполненные из тяжелого бетона классов В15-В25 с водоотталкивающими присадками. Бетон армируется плоскими сварными сетками или каркасами, выполненными из горячекатаной стали. В плиты ПСТ 1 забетонированы закладные элементы для крепления. Все стальные детали обработаны антикоррозийным материалом.

Виды плит

 Тоннели собираются из трех видов железобетонных плит: стеновых, днища и перекрытия. Стеновая плита крепится вертикально, плиты днища и перекрытия – горизонтально. В паз плиты днища вставляется стеновая вертикаль, на верхнюю грань которой укладывается перекрытие. Большой вес этих деталей служит важным фактором герметичности соединения всей конструкции в единое полотно.

 Плиты днища формируют влагоустойчивое основание для безопасного передвижения но проходному тоннелю с пропускной способностью до 2 тыс. человек/час. Такие днища часто используются для сооружения транспортных и пешеходных подземных переходов, защищая их от попадания влаги и грунта.

  Плиты перекрытия ПСТ 1 обеспечивают защиту коммуникаций от загрязнения и внешних нагрузок. Кроме этой функции они выполняют задачу перераспределения этих нагрузок по всем элементам тоннеля, что повышает его износостойкость. Они могут монтироваться на большую глубину (до 8 м).

  В зависимости от габаритов и массы различаются две марки – ПТ и ПТН. Диапазон длины колеблется от 2100 до 4500 мм, ширины – от 980 до 1980 м, толщины – от 200 до 400 мм, массы – от 0,99 до 3,28 тонны.

Преимущества железобетонных плит

- высокая несущая способность;
- устойчивость перед образованием микроорганизмов в порах материала;
- возможность прокладки в районах с перепадам температур от минус 50 до плюс 50 градусов;
- водонепроницаемость;
- низкая истираемость;
- высокая сейсмоустойчивость (до 6 баллов);
- большая прочность, трещиностойкость и долговечность;
- универсальность применения;
- быстрота и простота установки.

Не нашли нужную продукцию?
Отправьте запрос и наши менеджеры оперативно свяжутся с вами и предоставят нужную информацию.


Стандарт изготовления изделия ПСТ 1: Серия ИС 01-05

Плиты стеновые ПСТ 1 это железобетонные строительные элементы высокой прочности, используемые для строительства сборных тоннелей вместе с другими составляющими Серии ИС 01-05. Панели используются в качестве стеновых элементов. Имеют специфическую форму с конструктивными пазами и выступом, обеспечивающими надежность соединения в местах стыков с плитами днищ и плитами перекрытия. Высокие марки материалов, применяемых для производства плит, вместе с проверенной технологией изготовления обеспечивают свойства, позволяющие эксплуатировать сборные тоннели в условиях высоких нагрузок, в различных условиях по климату, сейсмичности, в разных температурных регионах.

Основная сфера примененияПСТ 1

Плиты стеновые ПСТ 1 разработаны и спроектированы для строительства сборных железобетонных тоннелей в качестве элементов стен конструкции. Вместе с другими составляющими Серии ИС 01-05 – плитами днищ, плитами перекрытия, балками, прогонами – плиты стен создают прочнейшие и долговечные конструкции тоннелей, используемых для прокладывания подземных коммуникаций различного назначения и размеров. Защищенное антикоррозийной смесью армирование обеспечивает долговечную функциональность каждого из строительных элементов. Использование сборных конструкций позволяет в минимальные сроки прокладывать тоннели в разное время года с известными характеристиками. Точность геометрических параметров плит стеновых ПСТ 1, и предусмотренные закладные монтажные изделия так же ускоряют строительные работы, снижают количество производственных процессов. На внутренней поверхности плит стеновых могут быть установлены закладные изделия для прокладывания труб и кабелей, что должно обозначаться в проекте заказа. Такие закладные элементы – удобное и практичное решение, ускоряющее прокладывание коммуникаций.
