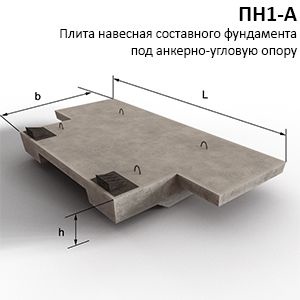

ПН-1а плита навесная

ПН-1а

Характеристики ПН-1а

Изготавливаем навесные плиты ПН-1а для усиления фундаментов при установке сильно нагруженных опор в слабых грунтах. С доставкой по Москве и регионам России.

Длина: 3 000 мм.

Ширина: 1 700 мм.

Высота: 380 мм.

Вес: 1.9 т.

Объем: 1.940 м³

Цена: Договорная

ГОСТ: Серия 3.407-115

<h3>Свое производство</h3><p>Продукцию без переплат</p>

Свое производство

Продукцию без переплат

<h3>Быстрый запуск</h3><p>Выпуск продукции под заказ</p>

Быстрый запуск

Выпуск продукции под заказ

<h3>Оплата по факту отгрузки</h3><p>вы платите по факту отгрузки</p>

Оплата по факту отгрузки

вы платите по факту отгрузки

<h3>Качественная продукция</h3><p>все изделия согласно ГОСТ-у</p>

Качественная продукция

все изделия согласно ГОСТ-у

Заполнить контактую информацию и получить расчет.

Размеры и цены

Наименование Объем Вес Длина Ширина Высота
ПН-2а 2.51 м³ 2.400 т. 2 200 мм. 3 000 мм. 380 мм.

Вы можете заказать и купить плиту ПН-1а на заводе ЖБИ "ПСК Перспектива" по цене производителя. Доставка плиты ПН-1а производится по Москве, МО и России.

Плита навесная ПН-1а - элемент фундамента линий электропередач, часть грибовидной подножки. Опоры ЛЭП должны выдерживать значительные нагрузки. При перегрузке опор, их установке на "слабый" грунт (прежде всего обводнённый и болотистый), его высоких сжимающих свойствах устойчивость воздушных линий обеспечивается установкой навесных плит.

Такие конструкции выдерживают землетрясения с максимальной амплитудой (до 9 баллов по Рихтеру), широкий температурный диапазон, содержание в грунте веществ, оказывающих влияние на железобетон. Навесные плиты ПН-1а - оптимальный вариант при нехватке площади опирания основания ЛЭП.

Установка навесной плиты производится вместе с фундаментом. Обязательным нижним слоем служит песчаная подушка. Проводятся операции по защите конструкции от влаги.

Навесная плита - монолитный элемент фундамента, имеющий сложную форму. Выделяют два типа этих конструктивных элементов.  Написание маркировки может отличаться постановкой точки и тире плиты ПН имеют разные типоразмеры.

Длина, ширина и высота навесных плит варьируется. Выбор подходящего варианта в каждом случае зависит от проектной документации, условий эксплуатации. Модификация навесной плиты должна соответствовать особенностям подпорной конструкции. Изготовление данного конструктивного элемента фундамента ЛЭП на заводе-изготовителе производится по Серия 3.407-115. Маркировка изделия включает наименование организации, выпустившей плиту, дату выпуска. Также указывается её масса.

Навесные плиты ПН-1а производятся из конструкционного бетона. Вспомогательными материалами служат гранитный щебень, мелкозернистый песок, качественный портландцемент. Смесь должна обеспечивать нормативную морозостойкость, устойчивость к образованию трещин и воздействию влаги. Класс прочности бетона не может быть ниже В30.

Прочность плиты повышается армированием элементами из стали. Специальные петли служат для подъёма на высоту. Для надёжного присоединения к опоре навесные плиты оснащаются металлическими хомутами.

Особенности транспортировки и хранения

Перемещение навесных плит без применения спецтехники запрещено. Такая техника должна иметь повышенную степень грузоподъёмности. Возможна доставка к месту назначения железнодорожным и паромным способом. На складах навесные плиты хранятся в штабелях.

Не нашли нужную продукцию?
Отправьте запрос и наши менеджеры оперативно свяжутся с вами и предоставят нужную информацию.

Плиты навесные ПН-1а

Плиты навесные предназначены для усиления фундаментов при установке сильно нагруженных опор в слабых грунтах.

Плиты изготавливаются в соответствии с ТУ 5800-001-00113377-2001 и рабочими чертежами типовых конструкций серии 3.407-115.

Продукция сертифицирована: Плиты изготавливаются из тяжелого бетона, удовлетворяющего требованиям ГОСТ 26633-91. Класс бетона В30. В качестве заполнителя использутся щебень гранитный, прочностью 1400 и морозостойкостью не менее 300.

Гигиеническое удостоверение
Система качества ISO 9001-2001
