Плиты подстанций

Плиты подстанций

Одним из важнейших элементов проведения высоковольтных линий электропередач являются электрические подстанции 35-500 кВ. Именно на этих подстанциях производится трансформация напряжения и распределение электроэнергии. Естественно, что к строительным материалам в этой отрасли предъявляются особые требования. Именно поэтому в энергетическом строительстве невозможно обойтись без железобетонных конструкций, в том числе и таких как плиты подстанций.

Электротехнические плиты – это плоские прямоугольные изделия, весьма универсальные в применении. Их основное предназначение – сооружение основания для установки различного оборудования подстанций. Они обеспечивают прочный фундамент там, где это действительно необходимо, и, как следствие, бесперебойную работу распределительных устройств.

Размеры и цены

Наименование Объем Вес Длина Ширина Высота
АП-5 2.09 м³ 7.250 т. 4 300 мм. 2 700 мм. 600 мм.
НСП-1 0.87 м³ 2.190 т. 3 500 мм. 1 000 мм. 250 мм.
НСП-12А 0.88 м³ 2.190 т. 3 500 мм. 1 000 мм. 250 мм.
НСП-3 1.31 м³ 3.280 т. 3 500 мм. 1 500 мм. 250 мм.
НСП-35.10 0.87 м³ 2.190 т. 3 500 мм. 1 000 мм. 250 мм.
НСП-35.15 1.31 м³ 3.280 т. 3 500 мм. 1 500 мм. 250 мм.
ОПП-5 0.05 м³ 0.125 т. 1 250 мм. 495 мм. 80 мм.
П 10.5 0.03 м³ 0.073 т. 995 мм. 495 мм. 60 мм.
П 15.5 0.04 м³ 0.088 т. 1 495 мм. 495 мм. 70 мм.
ПН 32.9 0.29 м³ 0.730 т. 3 250 мм. 890 мм. 100 мм.
ПН 32.9-1 0.29 м³ 0.730 т. 3 250 мм. 890 мм. 100 мм.
ПН 32.9-2 0.29 м³ 0.730 т. 3 250 мм. 890 мм. 100 мм.
ПН-2 0.28 м³ 72.000 т. 3 250 мм. 890 мм. 100 мм.
ПН-2-1 0.29 м³ 0.725 т. 3 250 мм. 890 мм. 100 мм.
ПН-2-2 0.29 м³ 0.725 т. 3 250 мм. 890 мм. 100 мм.
ПН32.9-3 0.29 м³ 72.000 т. 3 250 мм. 890 мм. 100 мм.
ПФ 35.10 0.88 м³ 2.190 т. 3 500 мм. 1 000 мм. 250 мм.
ПФ 35.15 1.31 м³ 3.280 т. 3 500 мм. 1 500 мм. 250 мм.
УБ-1 0.12 м³ 0.300 т. 800 мм. 800 мм. 400 мм.
УБК 5-5А 0.03 м³ 0.072 т. 1 000 мм. 500 мм. 60 мм.

Плиты подстанций от производителя завод ЖБИ "Перспектива"

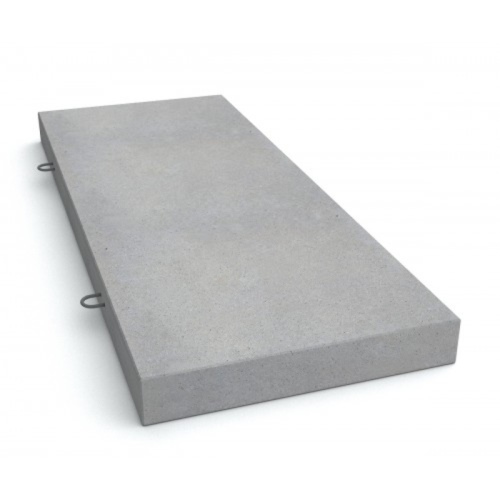

Плиты подстанций — прямоугольные плоские железобетонные изделия, основным назначением которых является устройство оснований ми фундаментов для различного оборудования, что приводит в результате к более стабильной работе распределительных устройств.
Плиты делятся на категории по типоразмеру и являются унифицированными изделиями. Они принимают и равномерно распределят нагрузки, как от самого веса трансформаторов, так и те, что могут возникнуть при смещениях оборудования.
В конструкции плит подстанций имеются отверстия и технологические выводы, они необходимы для крепления к опорным конструкциям и для удобства прокладки кабелей через плиту. Также в отверстия устанавливаются крепежные анкеры при устройстве рельсовых путей.
Для изготовления плит подстанций применяется тяжёлый плотный бетон: изделия не только прочны и надёжны, но и имеют высокую устойчивость к действию влаги и других агрессивных химических веществ.

Применение плит подстанций

Электрические подстанции должны быть энергетически мощными, и иметь надёжную и безопасную конструкцию, чтобы легко выдерживать ветровые нагрузки, перепады температур и колебания грунта. Чтобы обеспечить такую надёжность и требуются прочные плиты подстанций.
Плиты подстанций используются при строительстве ОРУ, электроподстанций высокого напряжения (до 500 кВ), а также зданий основного и вспомогательного назначения. Они обеспечивают подстанциям надёжную, прочную и устойчивую к влаге основу.

Преимущества использования

    - армированные плиты из тяжёлого бетона устойчивы к любым видам нагрузок;
    - могут использоваться в любых климатических зонах, даже в районах с вечной мерзлотой;
    - для их установки не обязательна горизонтальная поверхность: их можно устанавливать также на косогорах и склонах;
    - имеют высокие прочностные характеристики и могут быть использованы даже в сейсмоактивных зонах (до 9 баллов по шкале Рихтера);
    - срок службы плит превышает 70 лет;
    - они устойчивы к любым деформациям и при необходимости могут быть использованы неоднократно.

Для армирования плит используется термически упрочнённая арматура и проволочные сетки. Тип армирования задаётся в зависимости от категории изделия. Все металлические элементы в процессе производства покрываются защитными антикоррозионными составами.
Для удобства транспортировки и монтажа в конструкцию плит включаются строповочные петли.

Маркировка

Железобетонные изделия  этой серии выпускаются в различных размерных и конструктивных вариациях, поэтому в производстве встречаются ЖБИ с различной буквенно-цифровой маркировкой.

Цифры обозначают размер (толщину изделия).

Маркировка римскими цифрами показывает тип арматуры (напрягаемая стержневая, ненапрягаемая).

Доставка Плиты подстанций

Доставка Плиты подстанций осуществляется собственным транспортом в г. Москва,  Московская, Орловской, Рязанской, Калужской и другим областям России! Расчет доставки можно заказать в разделе Доставка.

При доставке Плиты подстанций необходимо соблюдать меры предосторожности. Транспортировать тяжеловесный груз согласно ГОСТ разрешено только в горизонтальном положении в спецтранспорте. При погрузке/разгрузке запрещено перемещать по нескольку штук. Исключение: такелажные работы специальными устройствами, где допускается подъем одновременно нескольких изделий.

При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.

Плиты подстанций цена в Москве

Плиты подстанций цена за штуку. Цена зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать Плиты подстанций напрямую от производителя завод ООО ПСК "Перспектива". Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.

Наша компания может предложить вам оптимальный баланс между качеством и стоимостью.

Наш прайс можно запросить оформить заказ в интересующем Вас разделе сайта.

Зайдите ознакомиться с ценами и убедитесь, что сотрудничество с нами будет выгодным для вас.

Наш завод ООО ПСК "Перспектива" осуществляет свою деятельность с октября 2003 года.

Купить Плиты подстанций на заводе ЖБИ

Выгодно купить Плиты подстанций без посредников на заводе ЖБИ "Перспектива". Новые Плиты подстанций всегда есть в наличии на наших складах. Сейчас мы наращиваем производственную мощность и ищем новых надежных партеров.

Если Вы всерьез настроены на сотрудничество – свяжитесь с нами по телефонам, указанным во вкладке «Контакты».

Завод ООО ПСК "Перспектива" – профессионал в области производства железобетонной продукции!
