Лежни железобетонные

Лежни железобетонные

Железобетонные лежни ЛЖ входят в состав номенклатуры унифицированных сборных железобетонных конструкций, которые используются при возведении открытых распределительных устройств линий электроснабжения с напряжением 35 – 500 кВ. Они являются основанием при установке КРУН и КТП. Технические требования и конструкция к лежням ЛЖ установлены в серии 3.407-157.1 вып.1.

Технология использования лежни

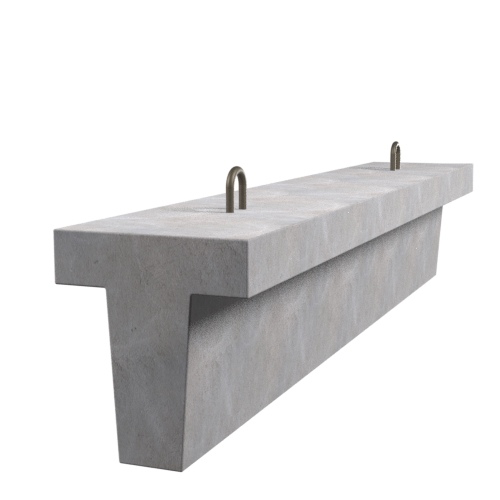

Лежня железобетонная ЛЖ применяется при установке оборудования предприятий, а также в энергетической отрасли для исключения контакта оборудования с землей. Лежни ЛЖ играют роль фундамента для трансформаторов и распределительного оборудования. Конструкция железобетонной лежни ЛЖ имеет вид Т-образного сечения. Широкая часть лежни фиксируется на земле, а на более узкую, верхнюю часть монтируется оборудование.Лежни создают воздушную прослойку между землей и плитами, на которых устанавливается оборудование.

Размеры и цены

Наименование Объем Вес Длина Ширина Высота
ЛЖ 8.4 0.91 м³ 2.280 т. 8 400 мм. 400 мм. 500 мм.
ЛЖ10.4 1.13 м³ 2.830 т. 10 400 мм. 400 мм. 500 мм.
ЛЖ-44 0.48 м³ 1.200 т. 4 400 мм. 400 мм. 500 мм.
ЛЖ4.4 0.48 м³ 1.200 т. 4 400 мм. 400 мм. 500 мм.
ЛЖ-16 0.17 м³ 0.430 т. 1 600 мм. 400 мм. 500 мм.
ЛЖ-104 1.13 м³ 2.830 т. 10 400 мм. 400 мм. 500 мм.
ЛЖ6.0 0.65 м³ 1.630 т. 6 000 мм. 400 мм. 500 мм.
ЛЖ-28 0.30 м³ 0.750 т. 2 800 мм. 400 мм. 500 мм.
ЛЖ-84 0.91 м³ 2.280 т. 8 400 мм. 400 мм. 500 мм.
ЛЖ-60 0.65 м³ 1.630 т. 6 000 мм. 400 мм. 500 мм.

    Лежни железобетонные от производителя завод ЖБИ "Перспектива"

    Лежни железобетонные — строительные элементы, используемые в подстанциях КТБП. Они представляют собой удлинённые балочные изделия с сечением в виде буквы Т и устанавливаются как фундаменты под тяжёлое оборудование подстанций, в первую очередь — трансформаторов. Лежни ЖБ предотвращают возможный контакт подстанционного оборудования с грунтом.

    Порядок установки ЖБ изделий:

    • на месте обустройства ОРУ укладывается песчано-гравийная подушка или уплотняется грунт;
    • ЖБИ устанавливаются широкой частью вниз;
    • на узкую часть ЖБИ монтируется трансформатор и другая распределительная аппаратура.

    Нагрузка от оборудования, а оно обычно имеет большую массу, распределяется равномерно, так как значительно увеличивается площадь опоры.
    устойчивость конструкции возрастает.


    Преимущества использования лежней ЖБ

    • Лежни железобетонные незаменимы при строительстве подстанций, так как имеют: высокую прочность, обусловленную использованием качественной бетонной смеси, надёжного армирования и современных технологий изготовления;
    • высокую устойчивость к колебаниям и вибрации;
    • стойкость к любым видам коррозии.

    Помимо трансформаторных подстанций лежни ЖБ используются на производственных участках, там на них устанавливают тяжёлые станки.
    Трансформаторы запрещено ставить на опорные плиты без использования лежня, так как скачки температуры могут привести к появлению конденсата на опорной плите, а это резко снижает электробезопасность.
    Лежень образует воздушную прослойку между грунтом и опорой, и тем самым предотвращает скопление конденсата. Следовательно, снижается вероятность появления очагов коррозии. Лежни ЖБ используются для электроизоляции оборудования, поглощения вибрации мощных устройств.
    Для крепления оборудования к ЖБИ предусмотрены закладные.
    Материал изготовления – бетон тяжёлых марок. Для подстанционного оборудования с различными типоразмерами предназначены и лежни различной длины, так опирается наиболее устойчиво, а нагрузки по вертикали распределяются максимально равномерно. Большая масса ЖБИ позволяет передавать нагрузки на грунт без смещений.
    Высокая прочность и жёсткость ЖБИ объясняется также наличием армирующего каркаса – сетки из арматуры A-I и A-III. Все элементы армирующего каркаса предварительно обрабатываются противокоррозионными составами.

    Маркировка

    В маркировке указывается категория оборудования (ЛЖ – лежень железобетонный), и его длина в метрах. Высота и ширина – унифицированы. Выбор типоразмера производится в соответствии с указаниями проекта.

    Доставка Лежни железобетонные

    Доставка Лежни железобетонные осуществляется собственным транспортом в г. Москва, области и другим регионам России! Расчет доставки можно заказать в разделе Доставка.

    Транспортировать тяжеловесный груз согласно ГОСТ разрешено только в горизонтальном положении в спецтранспорте. При погрузке/разгрузке запрещено перемещать по нескольку штук. Исключение: такелажные работы специальными устройствами, где допускается подъем одновременно нескольких изделий.

    При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.

    Лежни железобетонные цена в Москве

    Лежни железобетонные цена за штуку. Цена зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать напрямую от производителя на заводе ПСК Перспектива. Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.

    Наша компания может предложить вам оптимальный баланс между качеством и стоимостью.

    Наш прайс можно запросить оформить заказ в интересующем Вас разделе сайта.



    Купить Лежни железобетонные на заводе ЖБИ

    Выгодно купить Лежни железобетонные без посредников на заводе ЖБИ "Перспектива". Сейчас мы наращиваем производственную мощность и ищем новых надежных партнеров.
